一文读懂称重传感器的类型及构造!

2021.06.10

称重传感器是一种传感器设备,通过检查受力载体承受的负载来测量物体的力,称重传感器可以将来自载体的压力转换成相应的电信号,从而达到测量的目的,称重传感器是将质量信号转换为可测量的电信号输出的设备。


在安装称重传感器之前,首先应考虑使用称重传感器的实际工作环境,这对于选择正确的安装称重传感器非常重要,称重传感器的使用环境与称重传感器是否正常运行和使用寿命以及可靠性和安全性有关,称重传感器根据转换方法,称重传感器分为8种类型:光电,液压,电磁,电容,磁极变化形式,振动类型,陀螺仪,电阻应变类型等。

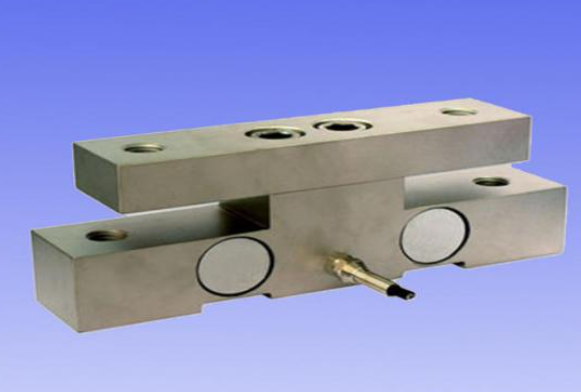

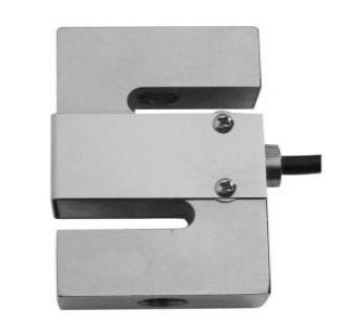

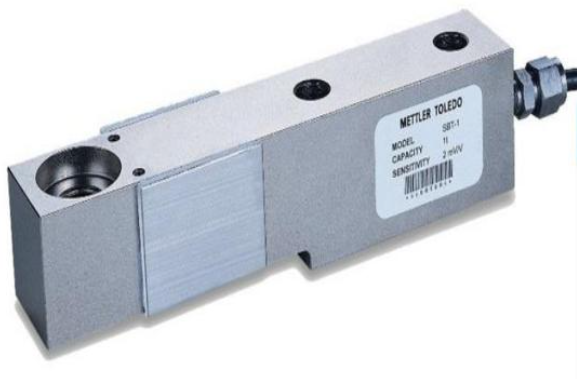

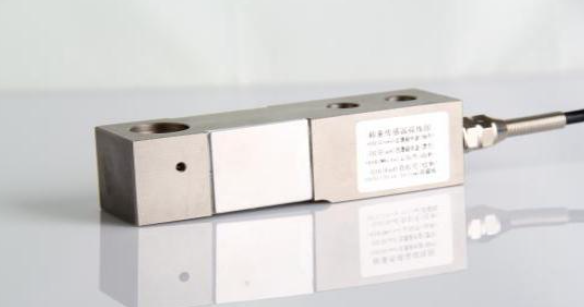

在基本概念和评估方法中称重传感器的技术指标和国家标准之间的质量上存在差异,例如S型称重传感器,悬臂型称重传感器,辐条型称重传感器,板环型称重传感器,波纹管型称重传感器,桥型称重传感器,立柱型称重传感器等。




称重传感器的工作原理是将金属电阻丝在张力作用下拉伸并变细,然后电阻增加,即金属电阻随所承受的应变而变化,称重传感器是用于将重量信号或压力信号转换为电量信号的转换装置,称重传感器的构造原理是金属电阻具有阻碍电流流动的特性,一般来说,金属线越细,电阻值就越大,当金属电阻线在外力作用下伸缩时,其电阻值将在一定范围内增大或减小,因此,如果金属线(或膜)紧紧地附着在被测物上,则在被测物在外力作用下伸缩时,金属电阻线会成比例地伸缩,其电阻值将相应更改,称重传感器将金属电阻应变计粘贴在金属称重梁上以测量重量信号。




称重传感器的弹性体是具有特殊形状的结构,它有两个功能,首先是承受称重传感器的外力,并且与外力产生反作用力以实现相对的静态平衡,其次,称重传感器的弹性体可以产生一个高质量的应变场(区域)以粘附在该区域,称重传感器的弹性体是完成应变信号转换任务的理想选择,以上就是本文的全部内容,感谢大家的收看,要了解更多内容,请关注我们,下期再见!
